錐形套管熱電偶
錐形套管熱電偶采用整體鉆孔錐形式結構，可以直接測量各種工業生產過程中從0℃～600℃范圍內的液體、氣體、蒸汽及固體表面的溫度，并把溫度信號轉換成熱電動勢信號，通過二次儀表轉換成被測介質的溫度。在實際應用中熱電偶有多種結構方式，但工作原理都是...
- 電 話：19804091155
- 手機：021-56700108
- 郵件：[email protected]
產品介紹
產品簡介
錐形套管熱電偶采用整體鉆孔錐形式結構，可以直接測量各種工業生產過程中從0℃～600℃范圍內的液體、氣體、蒸汽及固體表面的溫度，并把溫度信號轉換成熱電動勢信號，通過二次儀表轉換成被測介質的溫度。在實際應用中熱電偶有多種結構方式，但工作原理都是一樣的，因其結構簡單、制造方便、測溫范圍廣、精度高、慣性小和輸出信號便于遠傳，所以在工業生產過程中廣泛運用。
產品技術參數
測量范圍：0-400-600℃
分度號：E分度
精度等級：I級( ±1.5℃或±0.004｜t｜) II級( ±2.5℃或±0.0075｜t｜)
熱電偶類別：鎳硅-銅鎳
接線盒類型：防濺式、防水式
安裝方式：固定螺紋錐形套管式
保護管直徑：28-16mm
保護管材質：根據客戶需求
保護管插深：根據客戶需求
熱響應時間：T0.5<120S(在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%所需要的時間，用T0.5表示)
熱電偶公稱壓力：30MPa(一般是指在保護管所能承受的靜態外壓而不破裂)
熱電偶標稱流速：30米/秒
熱電偶絕緣電阻：常溫絕緣電阻的試驗電壓為直流500V±50V，大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106kPa，它的常溫絕緣值應≥100MΩ。
執行標準：JB/T9238-1999
工作原理
當有兩種不同的導體，其兩端相互焊接時，兩結點處的溫度不同，一端溫度為測量端或工作端，另一端溫度為自由端或冷端，當兩端溫度存在溫差時，就會在回路時產生熱電流，配上顯示儀表，儀表上就能顯示出熱電偶所產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端或工作端的溫度升高而增長，熱電偶的熱電動勢的大小只和導體材質及兩端溫差有關，和導體的長度、直徑無關。

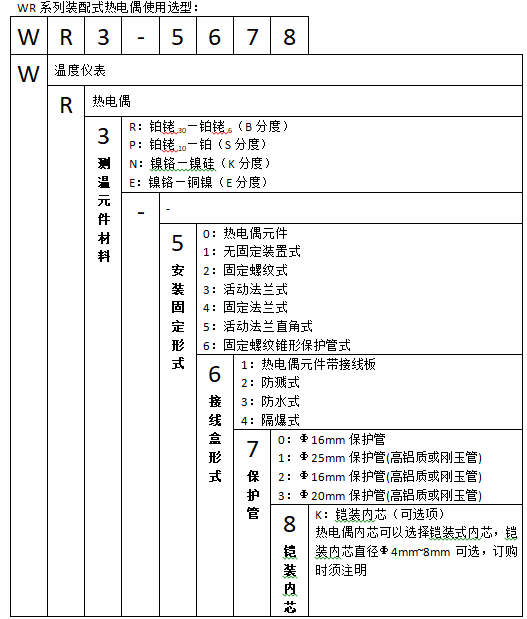

選型表
型號舉例：
WRN-631表示K分度固定螺紋帶防水式接線盒，錐形套管熱電偶，可為雙支。
WRE-631表示E分度固定螺紋帶防水式接線盒，錐形套管熱電偶，可為雙支。

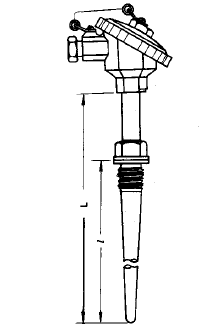

結構圖片
規格可定制
