螺紋式端面熱電阻
螺紋式端面熱電阻元件緊貼在溫度計端面，與一般軸向熱電阻相比，能更準確和迅速地反映被測端面的實際溫度，適用于測量軸瓦或其他機件的端面溫度。...
- 電 話：19804091155
- 手機：021-56700108
- 郵件：[email protected]
產品介紹
產品簡介
螺紋式端面熱電阻元件緊貼在溫度計端面，與一般軸向熱電阻相比，能更準確和迅速地反映被測端面的實際溫度，適用于測量軸瓦或其他機件的端面溫度。
主要技術參數
測量范圍：-100~150℃
分度號：Pt100
精度等級：B級 ±（0.30℃+0.005｜t｜）或?yàn)锳級 ±（0.15℃+0.002｜t｜）
保護管直徑：Φ6（可根據客戶需求）
保護管材質：根據客戶需求
熱電阻接線：二線制接線，三線制接線
熱響應時間：T0.5≤10S(在溫度出現階躍變化時，熱電阻的輸出變化至相當于該變化的50%所需要的時間稱為熱響應時間，用T0.5表示)。
熱電阻zui小置入深度：應不小于其保護管外徑的5倍（某些產品例外）。
熱電阻自熱影響：通過熱電阻中測量電流5mA時，測得的電阻增量換算成溫度值應不大于0.30℃。
熱電阻絕緣電阻：常溫絕緣電阻的試驗電壓可取直流10～100V任意值，常溫絕緣電阻值應不小于100MΩ。
執行標準：JB/T8622-1997及JB/T8623-1997標準。
工作原理
端面熱電阻分為鉑熱電阻和銅熱電阻兩大類。熱電阻是利用金屬導體的電阻值隨溫度變化而變化來測量溫度的。熱電阻的受熱部分（感溫元件）是用金屬絲均勻地雙繞在絕緣材料制成的骨架上而制成的。當被測介質有溫度階梯存在時，所測得的溫度是感溫元件所在范圍內介質的平均溫度。熱電阻通常需要把電阻信號通過引線連接到顯示儀表，記錄儀表或計算機上。

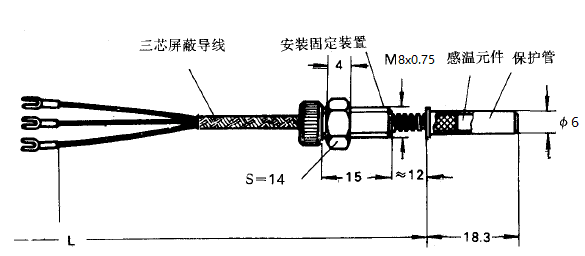

結構圖片
規格可定制
